M{0}} Pin T-Math o Gynulliad Cebl Cable PLC Heavy Duty Waterproof IP67

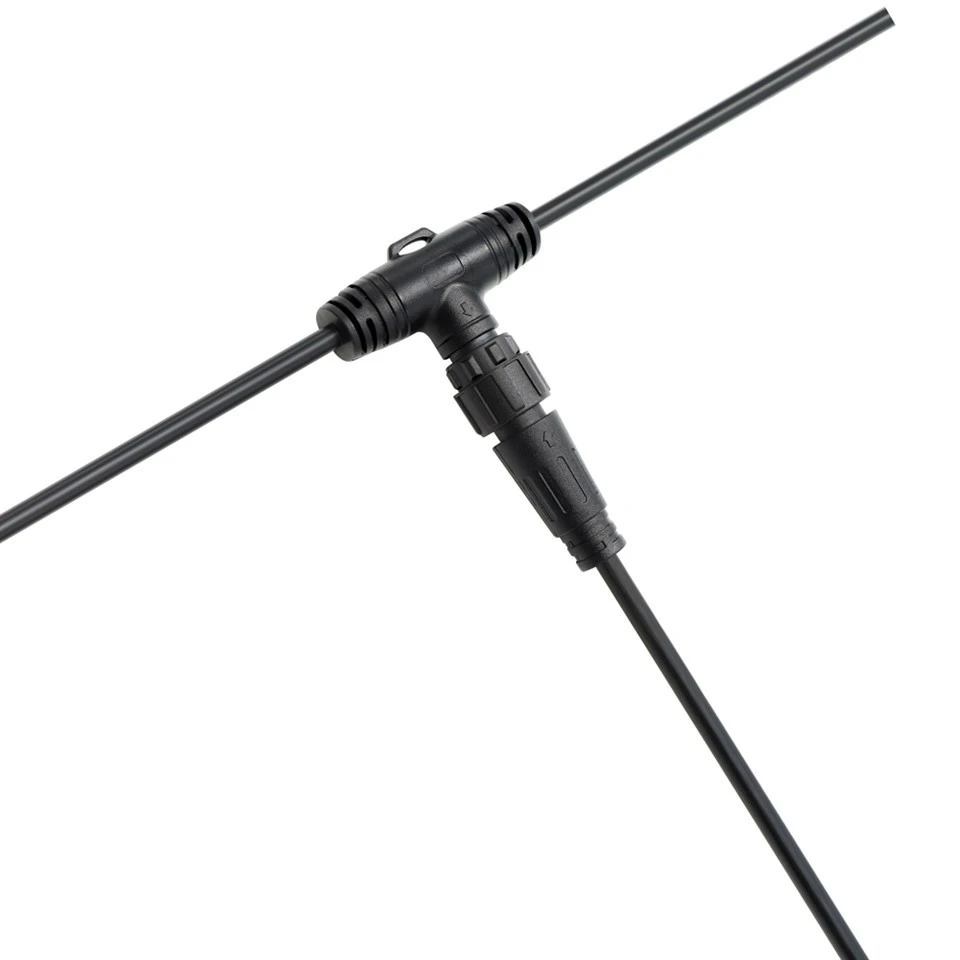

Mae'r cynulliad cebl math T -trwm M12 yn ddatrysiad dosbarthu gwifrau wedi'i gynllunio ymlaen llaw ar gyfer systemau sydd angen-parod i-osod cysylltiadau cangen. Yn wahanol i fersiynau mowntio panel, mae'r model hwn yn integreiddio ceblau yn uniongyrchol i'r corff cysylltydd, gan leihau'r camau gwifrau ychwanegol yn ystod y gosodiad. Ar gael mewn ffurfweddiadau 2- i 6-pin, mae'n cefnogi gwahanol ofynion pŵer, signal a rheolaeth, gyda'r prif gebl yn derbyn hyd at 11.0mm o ddiamedr allanol. Mae'r tai PVC neu rwber sydd wedi'u gor-fowldio yn darparu amddiffyniad rhag straen mecanyddol, tra bod selio IP67 yn sicrhau perfformiad dibynadwy mewn amgylcheddau awyr agored a diwydiannol o -20 gradd i +85 gradd. Mae'r cynulliad cebl hwn yn addas ar gyfer rhwydweithiau synhwyrydd, systemau goleuadau LED, a gwifrau rheoli diwydiannol lle mae angen i ddyfeisiau lluosog rannu un gefnffordd. Gellir addasu hyd cebl, cyfeiriad cangen, a chyfluniad pin yn unol â gofynion y prosiect.

Anfon ymchwiliad

Mae Dongguan Hejiaxin Technology Co, Ltd yn un o wneuthurwyr blaenllaw a chyflenwyr cynulliad cebl ip67 cebl ccc dal dŵr trwm yn Tsieina. Mae croeso i chi gyfanwerthu cynhyrchion gwydn a wneir yn Tsieina yma a chael pricelist o'n ffatri. Mae'r holl gynhyrchion wedi'u haddasu o ansawdd uchel a phris cystadleuol.

Manylebau Technegol

Paramedr	Manyleb
Prif Max Cable OD	11.0mm
Paru cangen	2-6 Pin
Graddfa Tymheredd	-20 gradd ~+85 gradd
Cysylltwch â Resistance	<10mΩ
Lefel dal dŵr	IP67

Manylebau Deunydd

Paramedr	Manyleb
Deunydd	PVC,, neilon
Cebl	PVC, rwber

Lluniadu Peirianneg Cynnyrch

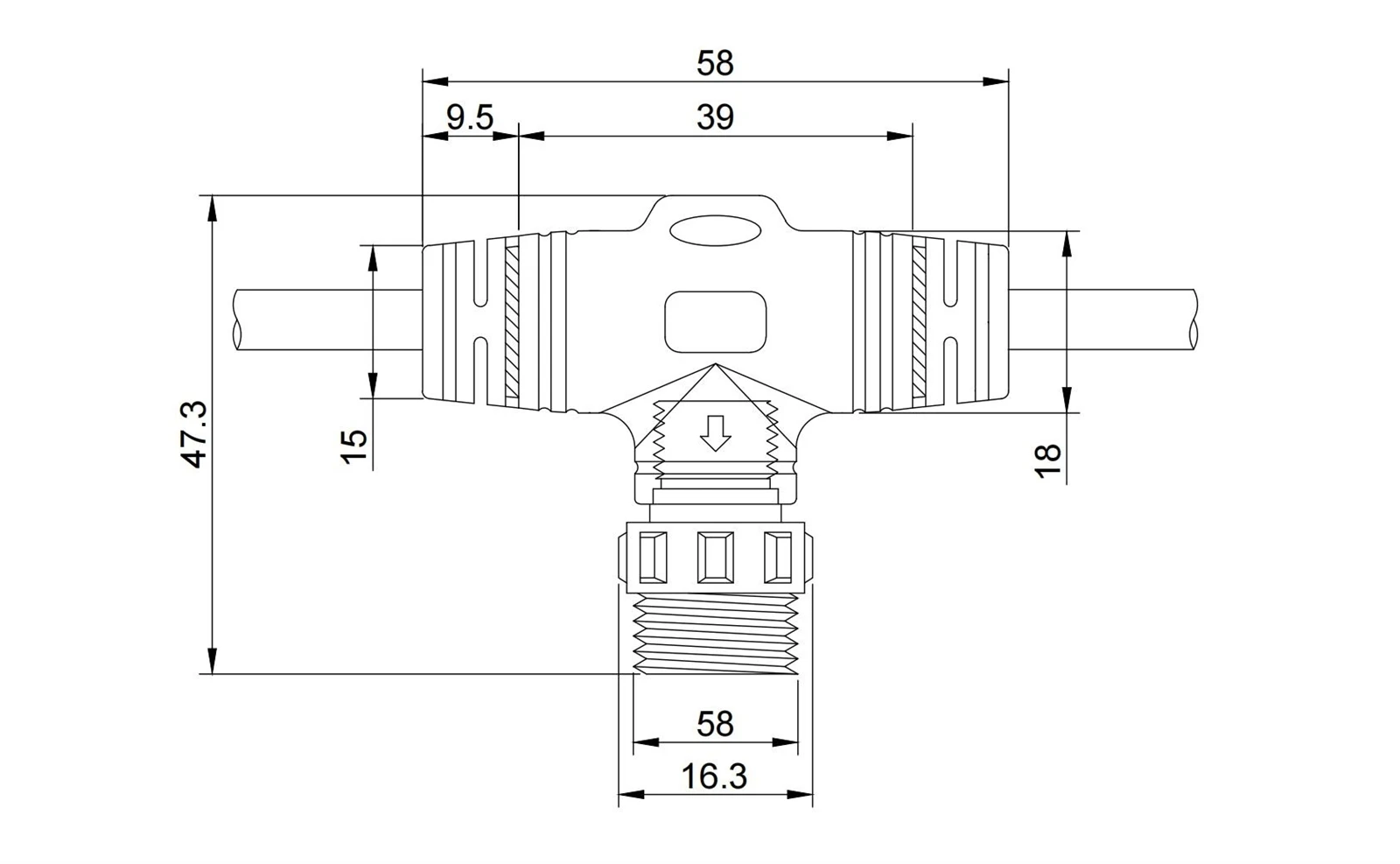

Dimensional Drawing

Corff T un darn wedi'i orchuddio â cheblau annatod - dim cysylltwyr datodadwy ar ochr y gefnffordd. Mynediad cebl cefnffyrdd wedi'i selio gan y mowldio; mae canghennau'n gadael mewn ffurfwedd syth drwodd. Prif gebl OD hyd at 11.0mm, mae cebl cangen OD yn dibynnu ar gyfrif pin - fel arfer 5.0-7.0mm. Dimensiynau overmould: hyd corff 58mm, lled 39mm. Hyd braich cangen 47.3mm a 58mm yn y drefn honno, gyda nodwedd mowntio 16.3mm. Cyfeirnod paru 9.5mm, nodweddion panel yn 15mm a 18mm. Lleddfu straen wedi'i ymgorffori yn y mowldio. Mae mapio pin-i-wifren yn dilyn codau lliw safonol. Hyd cangen personol ar gael. PDF/DWG ar gais.

Manylion cynnyrch

Golygfa lled-uchaf gyda thrawstoriad (2-pin, cebl sengl wedi'i gysylltu)

Mae'r llun hwn yn dangos un holltwr math T M12 gydag un cebl yn mynd i mewn o ochr y gefnffordd. Mae'r ongl lled-top yn datgelu croestoriad y trefniant cyswllt 2-pin y tu mewn i'r corff wedi'i or-fowldio. Nid oes unrhyw geblau cangen ynghlwm yn yr olygfa hon, felly mae'r inswleiddiad mewnol a safleoedd y pin i'w gweld yn glir - yn ddefnyddiol ar gyfer gwirio aliniad craidd cyn gwifrau.

Golygfa lled-uchaf gyda thrawstoriad (2-pin, cebl sengl wedi'i gysylltu)

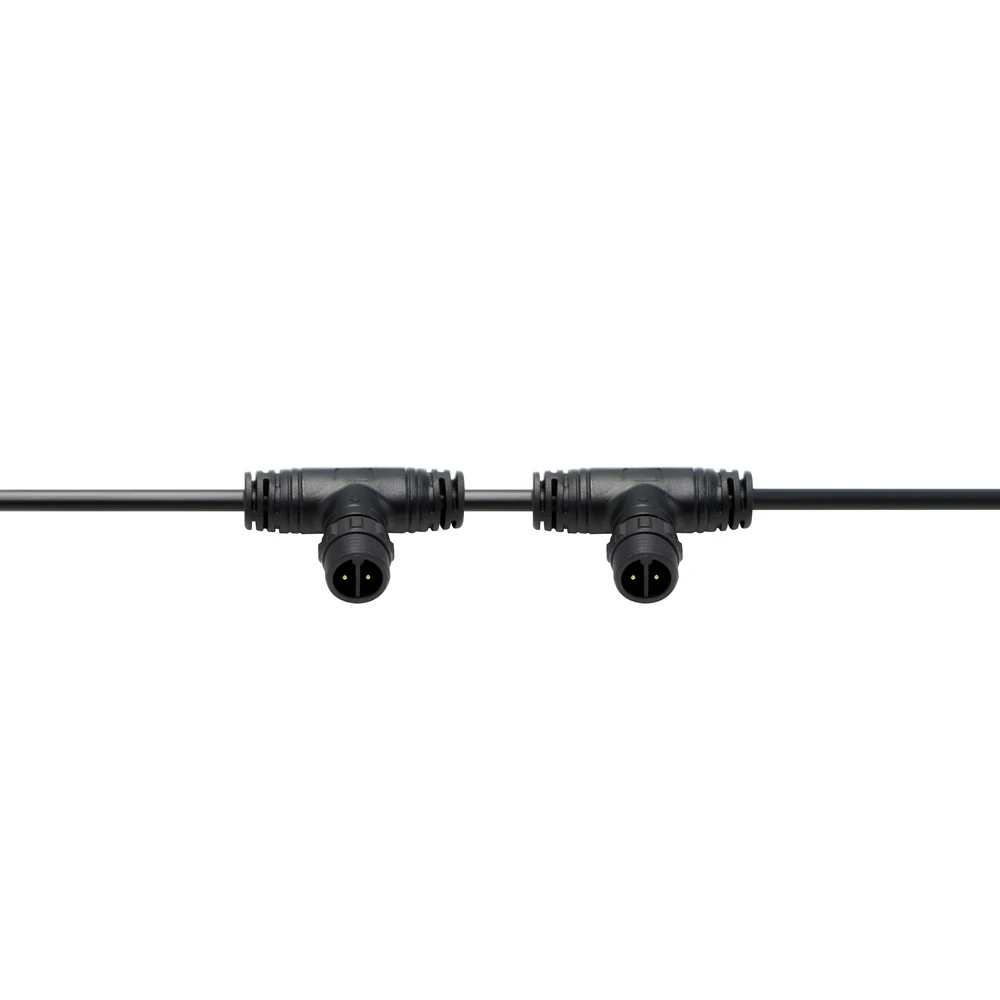

Mae dau holltwr math T yn cael eu gosod yn llorweddol a'u cysylltu gan un cebl rhyngddynt - gan ffurfio llinell ddosbarthu â chadwyn llygad y dydd. Mae'r ddwy uned yn wynebu'r un cyfeiriad, gyda'u porthladdoedd cangen yn agored. Mae'r trefniant hwn yn nodweddiadol pan fydd angen pwyntiau torri allan lluosog arnoch ar hyd rhediad cefnffyrdd sengl heb flychau cyffordd ychwanegol.

Tagiau poblogaidd: m12 2-6 pin t-math trwm dyletswydd dal dŵr plc cynulliad cebl cebl ip67, Tsieina m12 2-6 pin t{4}}math trwm ddyletswydd dal dŵr ccc cynulliad cebl ip67 gweithgynhyrchwyr, cyflenwyr, ffatri
