M12 7 Pin Field Wireable Waterproof Connector IP67
Mae Dongguan Hejiaxin Technology Co, Ltd yn un o wneuthurwyr blaenllaw a chyflenwyr m12 7 pin maes cysylltydd gwrth-ddŵr gwifrau ip67 yn Tsieina. Mae croeso i chi gyfanwerthu cynhyrchion gwydn a wneir yn Tsieina yma a chael pricelist o'n ffatri. Mae'r holl gynhyrchion wedi'u haddasu o ansawdd uchel a phris cystadleuol.
Manylebau Technegol
|
Paramedr |
Manyleb |
|
Graddfa Foltedd |
AC250V |
|
Cyfredol Rating |
Llai na neu'n hafal i 6A |
|
Amseroedd plwg |
1500 |
|
Cable Max OD |
Llai na neu'n hafal i 6.0mm |
|
Strwythur Cylchdaith |
Cyfochrog |
|
Cysylltwch â Resistance |
10mΩ |
|
Strwythur Inswleiddio |
500MΩatDC500V |
|
Dygnwch foltedd ar dymheredd ystafell |
1.5KV |
|
Graddio Tymheredd |
-20 gradd ~+85 gradd |
|
Lefel dal dŵr |
IP67 |
Manylebau Deunydd
|
Paramedr |
Manyleb |
|
gwifren Deunydd |
PVC, rwber |
|
Deunydd Jac |
PVC |
|
Deunydd Pin |
Nicl{0}}pres wedi'i blatio |
|
Modrwy selio |
Rwber |

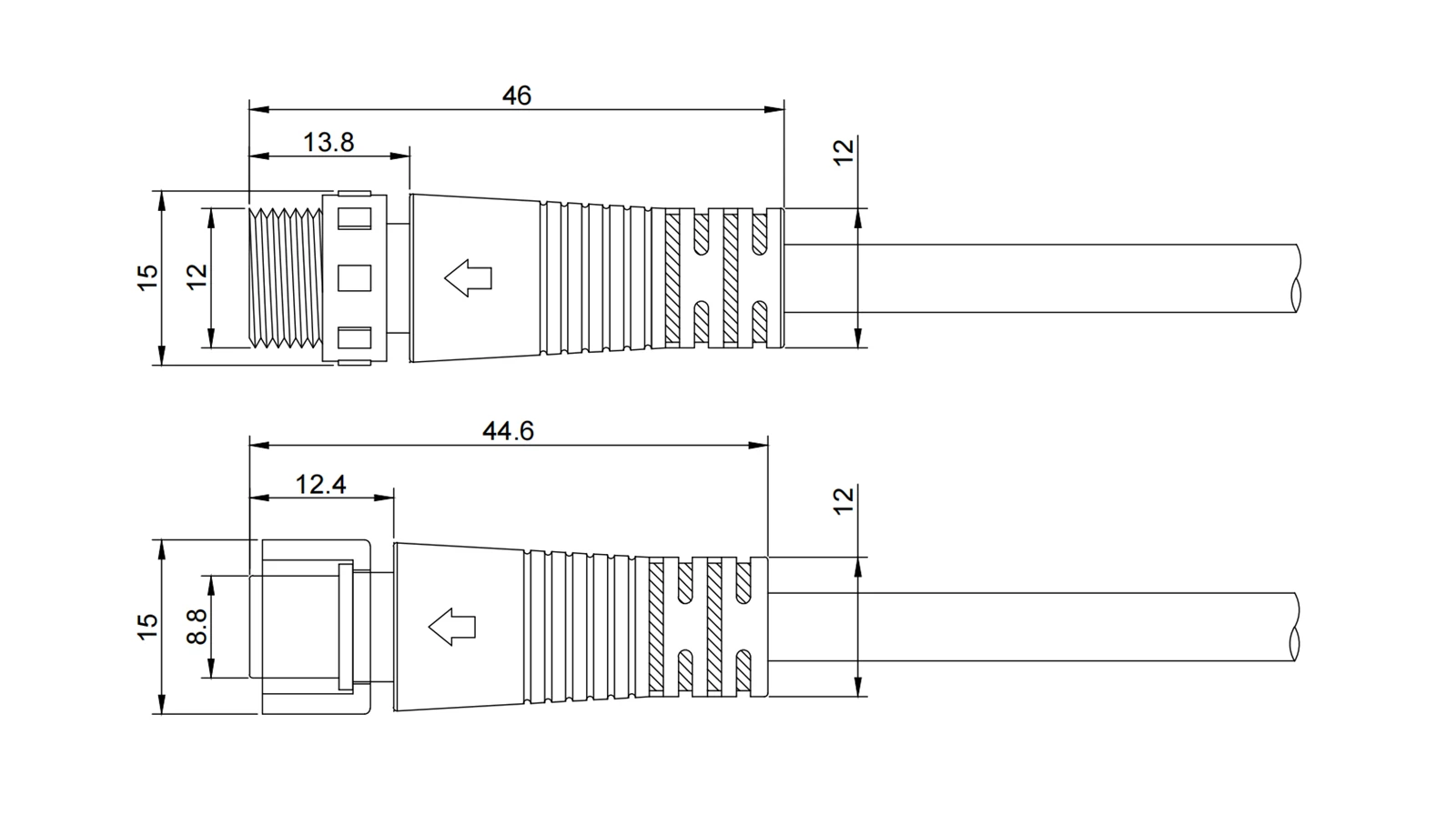

Lluniadu Peirianneg Cynnyrch
Mae'r lluniad dimensiwn yn darparu data mecanyddol allweddol fesul darn CAD sydd ynghlwm. Hyd cyffredinol plwg gwrywaidd 46.0mm, hyd edau paru 13.8mm, edau ochr y panel 12.0mm; mynediad cebl yn derbyn hyd at 6.0mm OD. Hyd cyffredinol cynhwysydd benywaidd 44.6mm, dyfnder edau wyneb paru 12.4mm, ochr mowntio 8.8mm - sylwch ar yr anghymesuredd rhwng hyd ymgysylltu gwrywaidd a benywaidd. Pob edafedd M12×1.0; goddefiannau fesul ISO 2768-m. Mae safleoedd sgriwiau mewnol a therfynol y siambr wifrau hefyd wedi'u nodi ar gyfer cyfeirnod terfynu maes. PDF/DWG ar gael ar gyfer integreiddio CAD. Gwirio gorgyffwrdd edau a selio cywasgu wrth gyfrifo cliriad panel.
Manylion cynnyrch

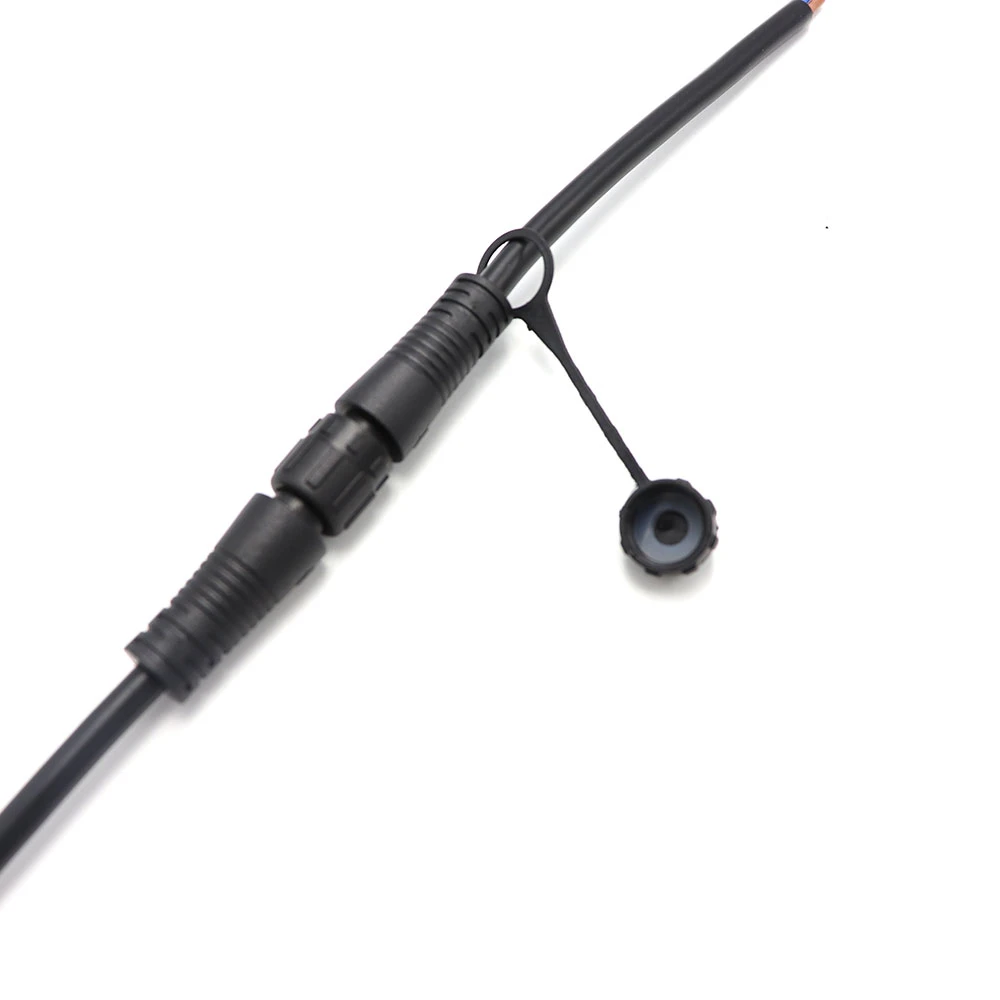

Pâr Priod gyda Chap Llwch
Mae'r llun hwn yn dangos y cysylltwyr gwrywaidd a benywaidd wedi'u paru'n llawn, gyda chap llwch PVC du wedi'i osod dros fynedfa'r cebl ar ochr y dynion. Mae'r cap llwch yn darparu amddiffyniad ychwanegol rhag baw a lleithder wrth ei storio neu pan gaiff ei ddatgysylltu, gan gadw'r terfynellau sgriwiau a chywirdeb y sêl. Mae'r edafedd metel M12 × 1.0 yn ymgysylltu'n llawn; mae'r gorchuddion PVC du yn cyfateb i'r deunydd cap ar gyfer ymddangosiad cyson. Mae'r cap wedi'i glymu i'r corff cysylltydd i atal colled. Mae'r ddelwedd hon yn cadarnhau cydosodiad cywir o'r holl gydrannau cyn gosod maes.

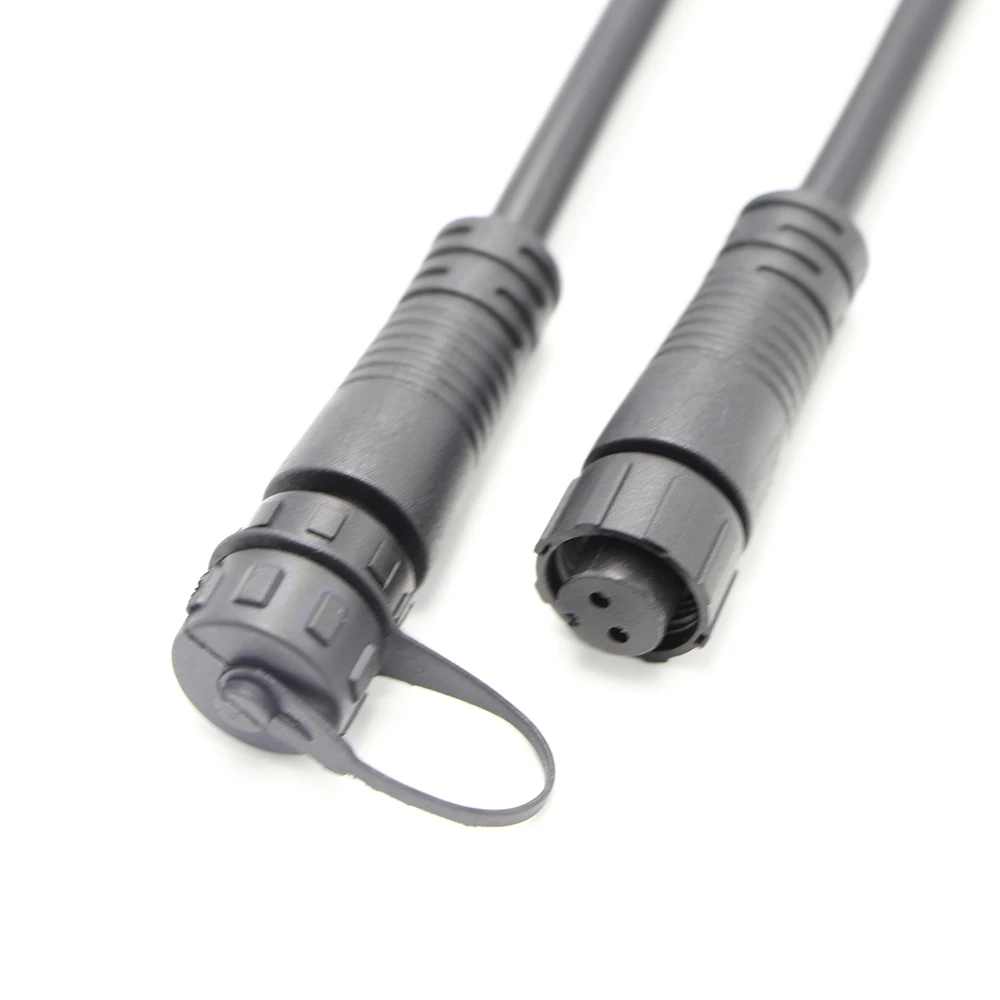

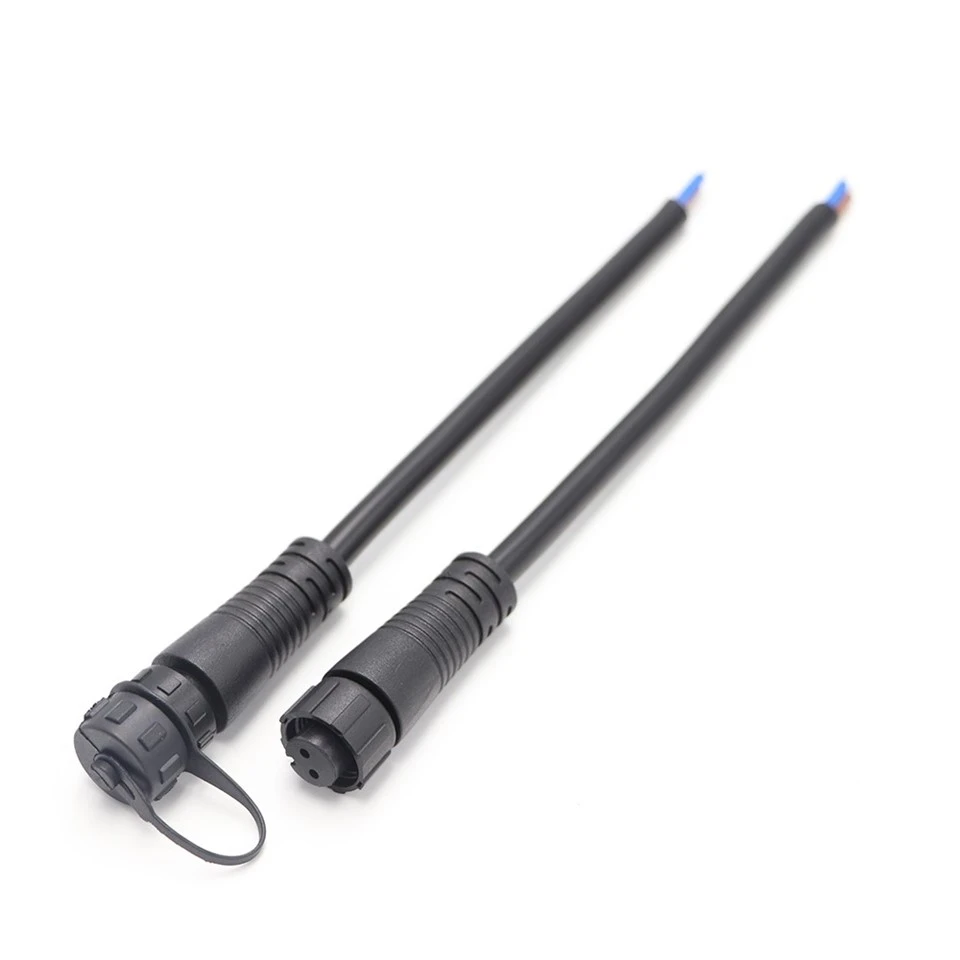

Gwryw a Benyw wedi Gwahanu
Mae'r llun hwn yn cyflwyno'r plwg gwrywaidd (chwith) gyda chap llwch wedi'i osod, a'r cynhwysydd benywaidd (ar y dde) wedi'i wahanu. Mae'r cap yn gorchuddio'r edau gwrywaidd a'r ardal gyswllt yn llawn, gan nodi ei swyddogaeth amddiffynnol pan nad yw'r cysylltydd yn cyfateb. Mae'r cynhwysydd benywaidd yn dangos ei edau mewnol a'i soced cyswllt yn glir. Mae'r ddwy edafedd metel M12 × 1.0 yn bres â nicel-plated. Mae'r cap yn ffit gwthio ymlaen gyda gafael ffrithiant ysgafn - nid oes angen offer. Mae'r ddelwedd hon yn gyfeiriad gweledol ar gyfer gweithdrefnau storio a thrin cyn integreiddio'r system.
