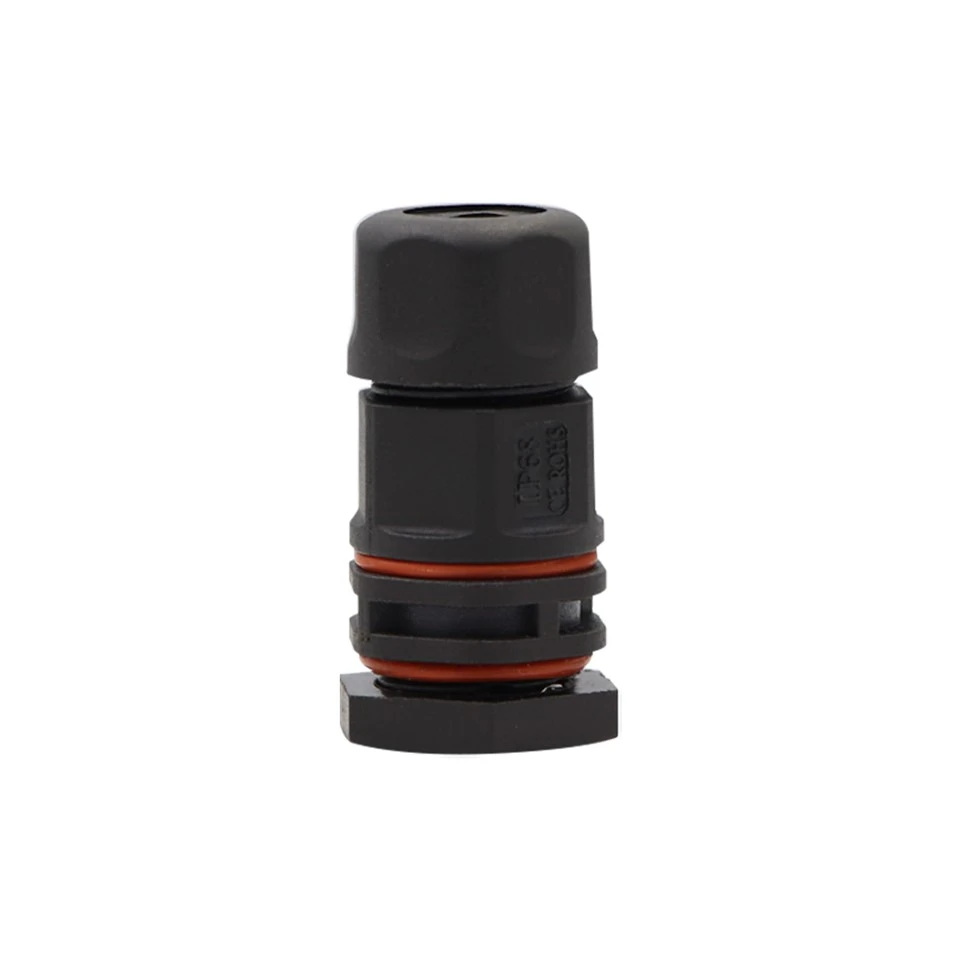

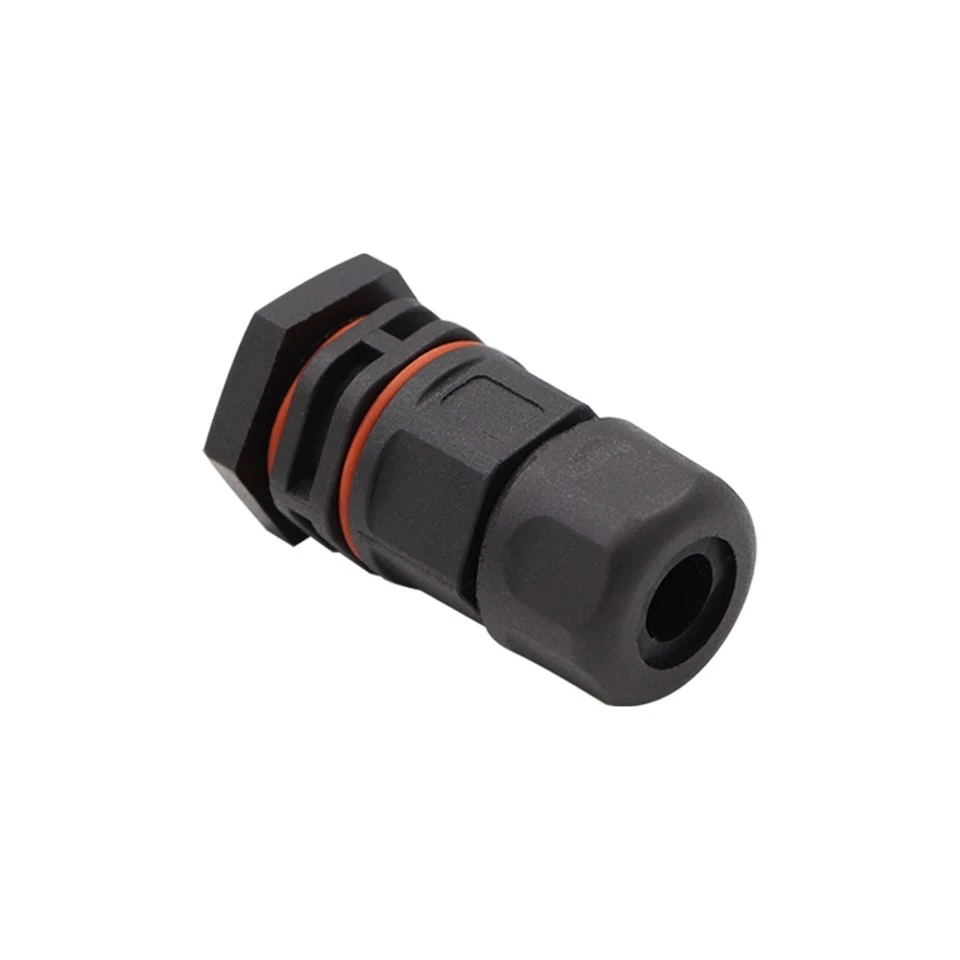

M16 3 Panel Craidd Mount Threaded Waterproof Connector IP67

Mae'r cysylltydd edafedd panel-mount craidd M16 3- yn rhyngwyneb pen swmp-gyfredol uchel ar gyfer dosbarthu pŵer diwydiannol, rheolyddion modur, ac offer awyr agored dyletswydd trwm - â sgôr 20A / 250V AC, yr uchaf yn y gyfres M16. Mae'r edefyn M16 × 1.0 yn darparu cloi diogel o dan ddirgryniad. Perfformiad trydanol: ymwrthedd cyswllt Llai na neu'n hafal i 10mΩ, inswleiddio Yn fwy na neu'n hafal i 500MΩ ar DC 500V, deuelectrig wrthsefyll 1.5kV AC, sefydlog ar ôl 1,500 o gylchoedd paru. Mae selio IP67 gyda phinnau pres nicel-plated a thai PVC yn sicrhau gweithrediad o -20 gradd i +85 gradd . Yn mowntio trwy doriad panel gyda llwyni edau a golchwr selio - dim cebl yn mynd trwodd, gan leihau mynediad lleithder. Mae cylched cyfochrog yn cefnogi gwifrau hyblyg. Cyfluniadau personol ar gael ar gyfer prosiectau OEM.

Anfon ymchwiliad

Mae Dongguan Hejiaxin Technology Co, Ltd yn un o wneuthurwyr blaenllaw a chyflenwyr m16 3 panel craidd mount edafu cysylltydd gwrth-ddŵr ip67 yn Tsieina. Mae croeso i chi gyfanwerthu cynhyrchion gwydn a wneir yn Tsieina yma a chael pricelist o'n ffatri. Mae'r holl gynhyrchion wedi'u haddasu o ansawdd uchel a phris cystadleuol.

Manylebau Technegol

Paramedr	Manyleb
Graddfa Foltedd	AC250V
Cyfredol Rating	Llai na neu'n hafal i 20A
Amseroedd plwg	1500
Cable Max OD	Llai na neu'n hafal i 8.0mm
Strwythur Cylchdaith	Cyfochrog
Cysylltwch â Resistance	10mΩ
Strwythur Inswleiddio	500MΩatDC500V
Dygnwch foltedd ar dymheredd ystafell	1.5KV
Graddio Tymheredd	-20 gradd ~+85 gradd
Lefel dal dwr	IP67

Manylebau Deunydd

Paramedr	Manyleb
Deunydd Wire	PVC, rwber
Deunydd Jac	PVC
Deunydd Pin	Nicl{0}}pres wedi'i blatio
Modrwy selio	Rwber

Lluniadu Peirianneg Cynnyrch

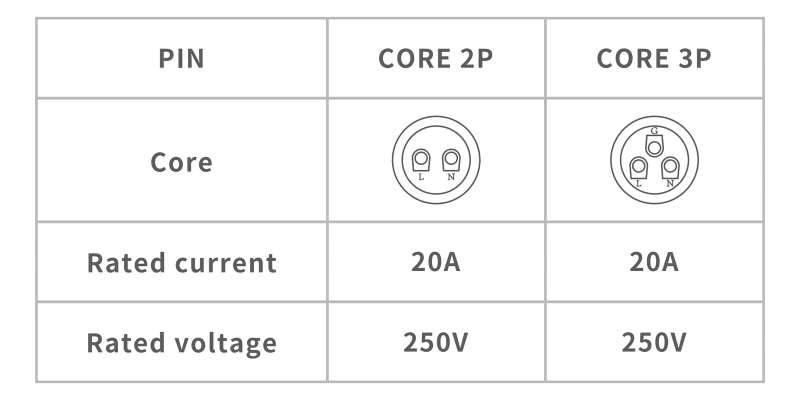

Core Configuration Diagram

Dimensional Drawing

Mae'r lluniad dimensiwn yn darparu data mecanyddol allweddol fesul darn CAD sydd ynghlwm. Plwg gosod panel gwrywaidd: hyd cyffredinol 24.3mm (gyda chnau), hyd edau paru 12.5mm, lled cnau cyplu 25.7mm ar draws fflatiau. Cynhwysydd benywaidd: dyfnder edau paru 14.8mm, parth cywasgu sêl 6.6mm. Mae'r ddau yn defnyddio edafedd M16 × 1.0. Mae'r siart cyfluniad craidd yn nodi ar gyfer y fersiwn 3-pin hwn: 20A / 250V (2-pin hefyd 20A / 250V). Mae cyfluniadau pin personol a dimensiynau mecanyddol ar gael - gallwn deilwra hyd tai, proffil edau, maint cnau, a threfniant cyswllt i gyd-fynd â'ch gofynion trwch panel a chebl penodol. Goddefiannau fesul ISO 2768-m. PDF/DWG ar gael ar gyfer integreiddio CAD.

Manylion cynnyrch

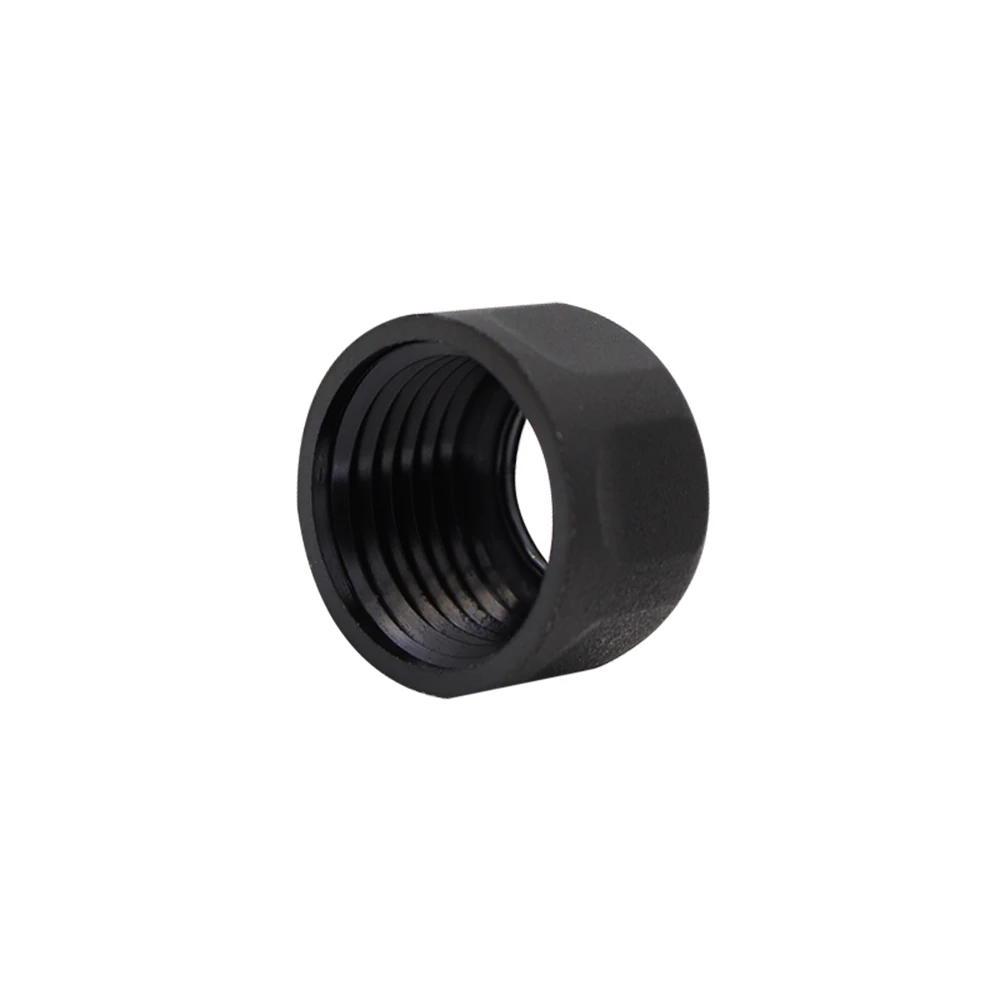

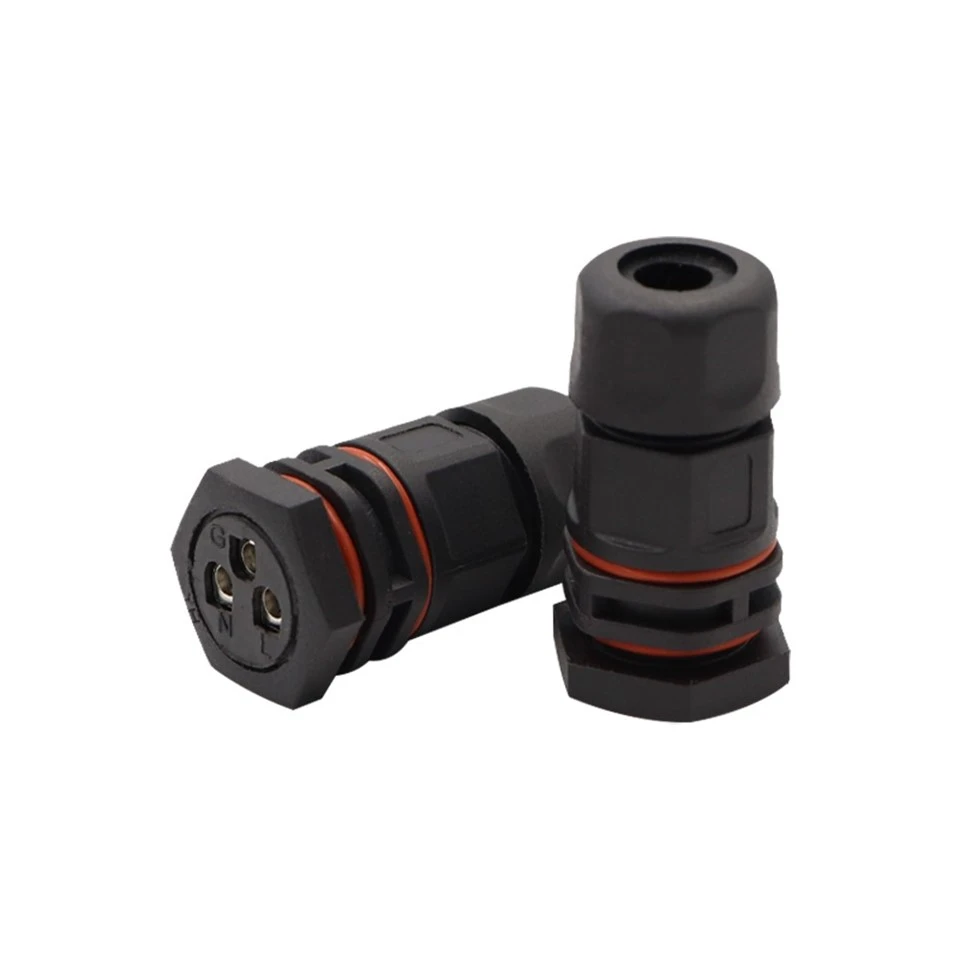

Ring Connector Cylchlythyr

Mae'r llun hwn yn dangos yr affeithiwr cylch cysylltydd cylchol. Mae'r cylch yn darparu cefnogaeth fecanyddol ychwanegol ac aliniad yn ystod paru, gan sicrhau ymgysylltiad priodol yr edafedd M16 × 1.0. Mae'r gorffeniad PVC du yn cyfateb i'r tai cysylltydd ar gyfer ymddangosiad cyson a gwrthiant cyrydiad.

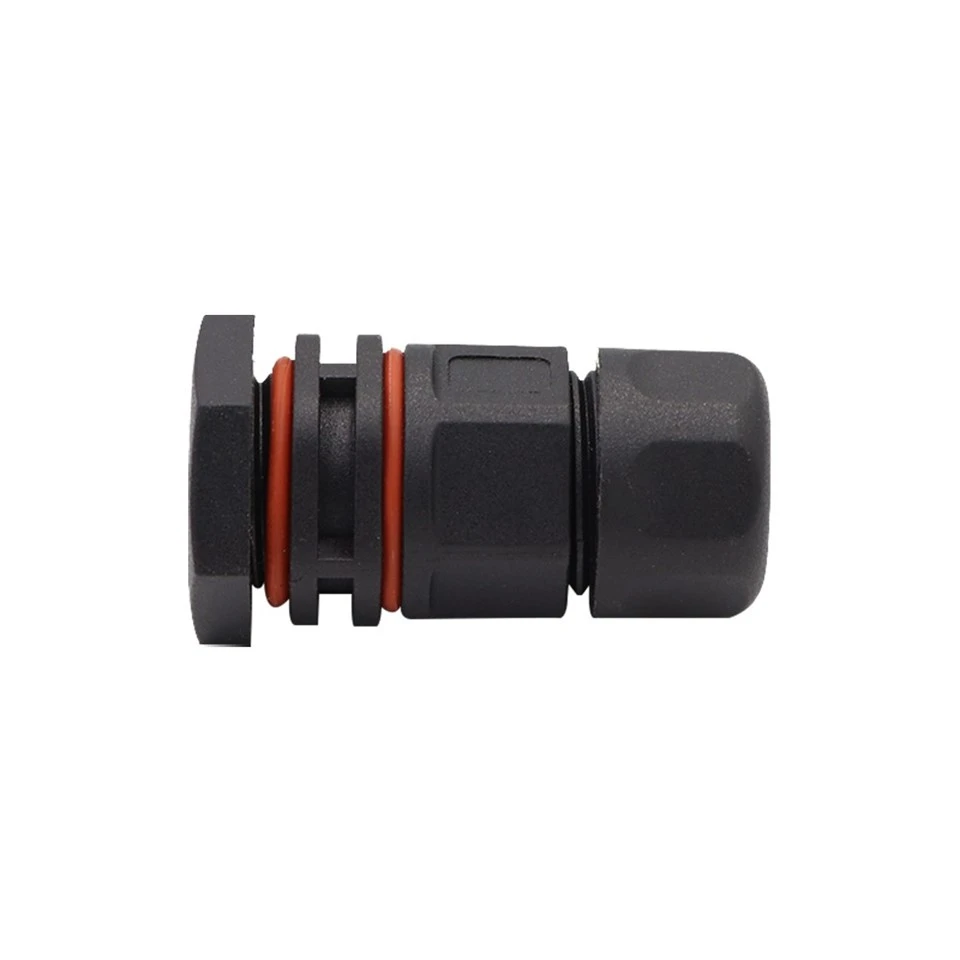

Rhyngwyneb Edau (PVC Du)

Mae'r llun hwn yn dangos y rhyngwyneb paru mewn edafedd gyda thai PVC du. Mae'r edau allanol M16 × 1.0 a'r proffil edau mewnol i'w gweld yn glir. Mae'r deunydd PVC du yn darparu inswleiddio cadarn a gwrthiant cyrydiad ar gyfer amgylcheddau diwydiannol.
